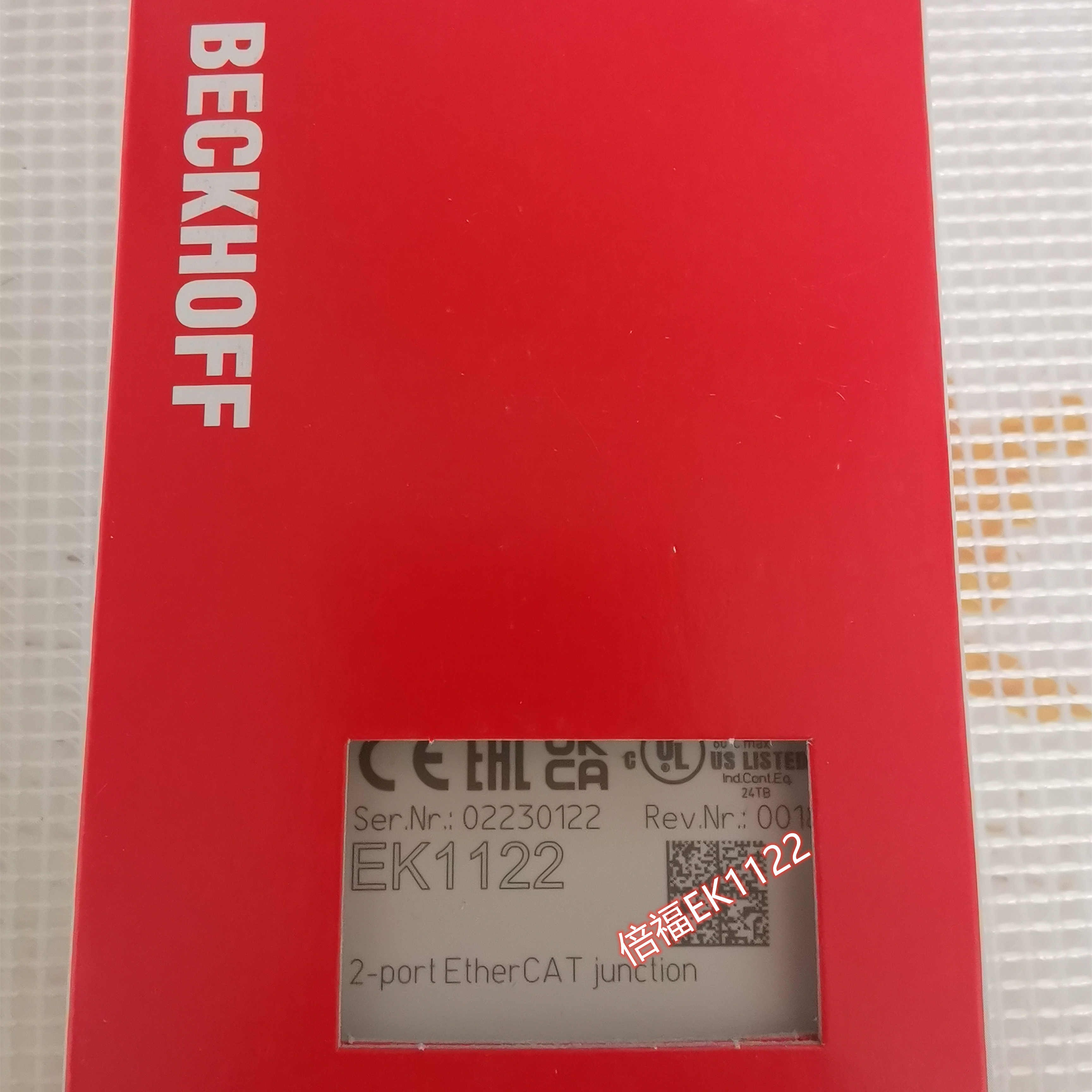

德國進口BECKHOFF EK1122是網口模塊，其工作原理和技術參數如下。

在現代自動控制行業中，分布式控制系統的高效搭建與靈活擴展是提升生產效率的關鍵，而 BECKHOFF EK1122 模塊作為 EtherCAT 分布式 I/O 系統的核心接口模塊，憑借其的通信性能、強大的擴展能力及適配多場景的特性，成為自動控制領域的重要組件。作為 BECKHOFF EtherCAT 產品家族的經典型號，EK1122 模塊具備適配自動控制行業復雜需求的核心參數：其采用 EtherCAT 通信協議，通信速率高達 100Mbps，支持總線周期時間低至 100μs，能實現控制信號的實時傳輸與快速響應，滿足自動控制場景中對信號同步性的嚴苛要求；模塊支持 24V DC 供電，電壓容差范圍為 18V DC - 30V DC，可適應工業現場電壓波動的環境，避免因供電不穩定導致通信中斷或數據傳輸錯誤；在擴展能力方面，EK1122 模塊配備 1 個 EtherCAT 輸入端口和 1 個 EtherCAT 輸出端口，支持級聯擴展，可連接 65535 個 EtherCAT 從站設備，無論是小型自動化設備還是大型生產線，都能通過該模塊實現 I/O 節點的靈活布局；防護等級達到 IP20，工作溫度范圍覆蓋 0℃ - 60℃，能在工業車間常見的粉塵、高溫環境下穩定運行；同時，模塊兼容 BECKHOFF TwinCAT 自動化軟件平臺，可實現與 PLC、運動控制器等設備的無縫集成，支持多種編程語言（如梯形圖、結構化文本、C/C++）的開發，為工程師提供便捷的編程與調試環境，這些特性為其在自動控制行業的廣泛應用奠定了堅實基礎。

BECKHOFF EK1122 模塊在自動控制行業的應用，首先體現在智能制造生產線的分布式控制場景中。在汽車零部件智能制造生產線中，從原材料輸送、加工裝配到成品檢測的全流程，都需要大量的傳感器（如光電傳感器、接近開關）采集位置、溫度、壓力等數據，同時需要控制執行器（如氣缸、伺服電機、電磁閥）完成精準動作。此時，EK1122 模塊作為 EtherCAT 總線的接口節點，可將分布在生產線不同區域的 I/O 模塊（如數字量輸入模塊 EL1004、數字量輸出模塊 EL2004、模擬量輸入模塊 EL3004）與中央控制器（如 BECKHOFF CX 系列嵌入式控制器）連接起來：傳感器采集的實時數據通過 I/O 模塊傳輸至 EK1122 模塊，再經由 EtherCAT 總線以微秒級速度傳輸至中央控制器，控制器根據預設程序?qū)?shù)據進行分析處理后，生成控制指令，同樣通過 EK1122 模塊下發至執行器，實現零部件的精準加工與裝配。例如，在發動機缸體加工工序中，多個光電傳感器需實時監測缸體的定位精度，當傳感器檢測到缸體位置偏移時，數據經 EK1122 模塊快速傳輸至控制器，控制器立即發送調整指令，通過伺服電機驅動夾具修正缸體位置，整個過程響應時間不足 1ms，有效保證了加工精度。此外，在生產線擴展場景中，若需新增檢測工位，只需在新增工位處安裝 I/O 模塊，并通過 EK1122 模塊的級聯功能接入現有 EtherCAT 總線，無需重新鋪設大量電纜，也無需對原有控制系統進行大規模改造，極大地降低了生產線擴展的成本與時間成本，滿足智能制造生產線柔性化生產的需求。

在智能物流自動化系統中，BECKHOFF EK1122 模塊同樣發揮著關鍵作用，尤其在自動化立體倉庫與智能輸送線的控制場景中。在自動化立體倉庫中，堆垛機的精準定位、貨架的貨位檢測、輸送機的物料轉運等環節，都依賴分布式 I/O 系統實現信號的采集與控制。EK1122 模塊可作為堆垛機、輸送機的 I/O 接口節點，連接激光測距傳感器（用于堆垛機定位）、光電開關（用于貨位檢測）、變頻器（用于控制輸送機速度）等設備：激光測距傳感器實時采集堆垛機的位置數據，通過 I/O 模塊傳輸至 EK1122 模塊，再經由 EtherCAT 總線傳輸至倉庫管理系統（WMS）與中央控制器，控制器根據貨位信息生成堆垛機的運行路徑指令，通過 EK1122 模塊下發至堆垛機的伺服驅動系統，實現堆垛機的精準升降、平移與取放貨動作，定位精度可達 ±5mm。在智能輸送線場景中，多條輸送線交叉連接形成復雜的物料轉運網絡，EK1122 模塊可將分布在各輸送段的 I/O 設備接入 EtherCAT 總線，實現輸送線之間的協同控制。例如，當物料從 A 輸送線轉運至 B 輸送線時，A 輸送線末端的光電傳感器檢測到物料到達后，信號經 EK1122 模塊傳輸至控制器，控制器發送指令至 B 輸送線的變頻器，啟動 B 輸送線并調整速度與 A 輸送線匹配，同時控制 A 輸送線的擋板動作，引導物料順利進入 B 輸送線，整個過程無需人工干預，且各輸送線的動作同步性高，有效提升了物料轉運效率。此外，EK1122 模塊的實時通信能力可實現對物流系統運行狀態的實時監控，當某一輸送段出現故障（如電機過載、輸送帶卡頓）時，故障信號會通過模塊快速傳輸至監控中心，管理人員可通過 TwinCAT 軟件平臺實時查看故障位置與原因，及時安排維修，減少系統停機時間。

BECKHOFF EK1122 模塊在過程控制領域的自動控制場景中，也展現出顯著的應用價值，尤其在化工、能源等行業的連續生產過程控制中。在化工生產過程中，反應釜的溫度、壓力、液位等參數的實時監測與精準控制直接關系到產品質量與生產安全，而這些參數的采集與控制設備往往分布在生產現場的不同區域。EK1122 模塊可作為過程控制的分布式 I/O 接口，連接溫度傳感器（如 PT100 熱電阻）、壓力變送器、液位傳感器等檢測設備，以及調節閥、加熱裝置、冷卻水泵等執行設備：溫度傳感器采集反應釜內的實時溫度數據，通過模擬量輸入模塊傳輸至 EK1122 模塊，經 EtherCAT 總線傳輸至過程控制器，控制器將實際溫度與設定溫度進行對比，若溫度低于設定值，立即發送指令至加熱裝置，通過數字量輸出模塊與 EK1122 模塊控制加熱裝置啟動，提升反應釜溫度；若溫度高于設定值，則控制冷卻水泵啟動，實現溫度的精準調節，調節精度可達 ±0.5℃。
