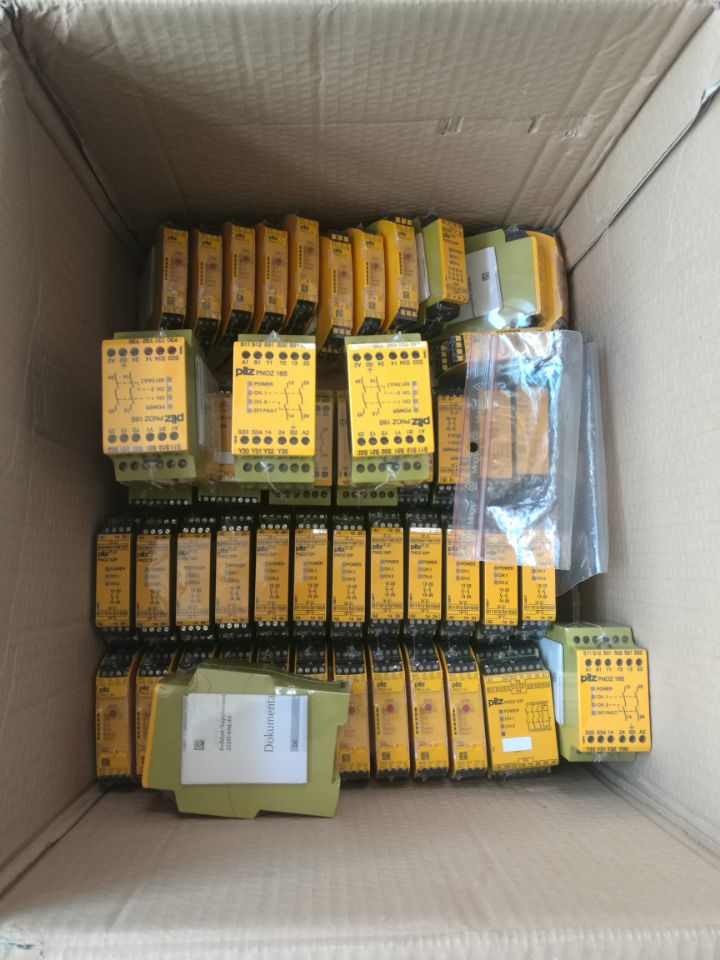

正品pilz皮爾茲777301 PNOZ X2.8P 24VDC有現貨，

在工業自動化領域，安全始終是重中之重，PILZ 777301 安全繼電器作為保障設備與人身安全的關鍵部件，發揮著至關重要的作用。下面將從技術參數、工作原理以及安裝方式三個方面，對 PILZ 777301 安全繼電器展開詳細介紹。

一、技術參數

供電電壓：PILZ 777301 安全繼電器支持 24V AC/DC 供電，電壓容差范圍為 ±10% 。這種交直流兩用的特性，使其能夠適配多種不同的供電系統，極大地提升了應用的靈活性，無論是在以交流電源為主的常規工業環境，還是在部分采用直流電源的特殊設備中，都能穩定運行。

功率消耗：當采用 AC 供電時，功率消耗為 5.5VA；DC 供電時，功率消耗為 2.5W。較低的功率消耗意味著在長期運行過程中，能夠有效降低能源損耗，不僅符合現代工業節能減排的理念，還能為企業節省一定的運營成本。

輸入輸出：該繼電器配備 2 個輸入通道，可支持單通道或雙通道冗余監控模式，這種冗余設計極大地提高了系統的可靠性，能夠及時檢測到輸入信號的異常情況，避免因單點故障而導致安全事故。輸出方面，設有 3 個常開觸點（N/O）和 1 個常閉觸點（N/C） 。常開觸點在繼電器正常工作時處于斷開狀態，當滿足特定條件時閉合，用于控制設備的正常運行電路；常閉觸點則相反，正常時閉合，異常時斷開，常用于觸發安全保護動作。觸點容量方面，AC1 負載下可達 240V/6A（符合 EN 60947 - 4 - 1 標準） ，DC13 負載下為 24V/5A（符合 EN 60947 - 5 - 1 標準） ，能夠滿足多種不同負載類型和大小的控制需求。

響應時間：吸合時間≤35ms，釋放時間≤50ms（典型值） 。快速的響應速度確保了在檢測到安全隱患時，繼電器能夠在極短的時間內做出反應，迅速切斷電路，減少事故發生的可能性和危害程度。

機械與環境特性：尺寸規格為 94mm (高) × 22.5mm (寬) × 121mm (深) ，這種緊湊的設計使其能夠在有限的控制柜空間內輕松安裝，節省空間資源。防護等級方面，外殼達到 IP54 標準，具備良好的防塵防水性能，可有效防止灰塵進入內部影響電路正常工作，同時在一定程度上抵御水濺，適用于較為惡劣的工業生產環境；端子防護等級為 IP20，可防止人體意外接觸到危險帶電部分。工作溫度范圍為 - 35℃ 至 +55℃，但需注意冷凝環境禁用，這保證了在不同的氣候條件和工業場景下，繼電器都能穩定可靠地運行。連接端子采用可插拔螺絲端子，支持 24 - 12 AWG 導線，便于安裝和維護，即使在后期需要對線路進行調整或維修時，也能輕松操作。繼電器凈重 185g，總重約 195g，輕便的重量不僅方便運輸，在安裝過程中也能降低操作難度。

二、工作原理

PILZ 777301 安全繼電器的工作原理基于其精密的內部電路設計和嚴格的安全邏輯判斷。其核心是雙通道冗余輸入結構，當安全設備（如急停按鈕、安全門開關、光幕等）的信號接入到兩個獨立的輸入通道時，繼電器內部會對這兩個通道的信號進行實時監測和比較。若兩個通道的信號一致且無短路、斷路等異常情況，表明設備處于安全運行狀態，繼電器會保持吸合，主觸點閉合，電流能夠正常通過，設備得以持續穩定運行。例如，在正常情況下，安全門關閉到位，光幕未被遮擋，急停按鈕未被按下，此時兩個輸入通道接收到的信號均為正常狀態信號，經過內部邏輯處理后，繼電器維持吸合，設備正常運轉。

一旦檢測到異常情況，如安全門被打開、光幕被遮擋觸發或者急停按鈕被按下，兩個輸入通道的信號就會出現不一致，或者其中一個通道出現線路故障（短路或斷路） 。此時，繼電器內部邏輯立即判定系統存在安全風險，迅速觸發保護機制，繼電器釋放，通過強制導向觸點切斷負載電源，設備立即停止運行，從而有效避免可能發生的安全事故，保護人員和設備的安全。

強制導向觸點是該繼電器的另一大關鍵特性。其的機械結構設計確保了常開觸點與常閉觸點無法同時閉合，從根本上杜絕了因觸點粘連而引發的危險情況。當繼電器斷電時，常閉觸點會在機械力的作用下強制復位，即便主觸點因長期使用或其他原因發生粘連，輔助觸點也能可靠地斷開回路，觸發后續的安全動作，進一步保障了安全性能。此外，繼電器還內置了自檢功能，能夠?qū)崟r監測內部電路的完整性以及外部線路的連接狀況。一旦發現觸點熔焊、線圈斷路或者電源故障等問題，會立即通過狀態指示燈發出報警信號，并鎖定輸出，直至故障被排除，操作人員手動復位后，繼電器才會恢復正常工作狀態，這種自監測和鎖定功能極大地提高了系統的安全性和可靠性。
